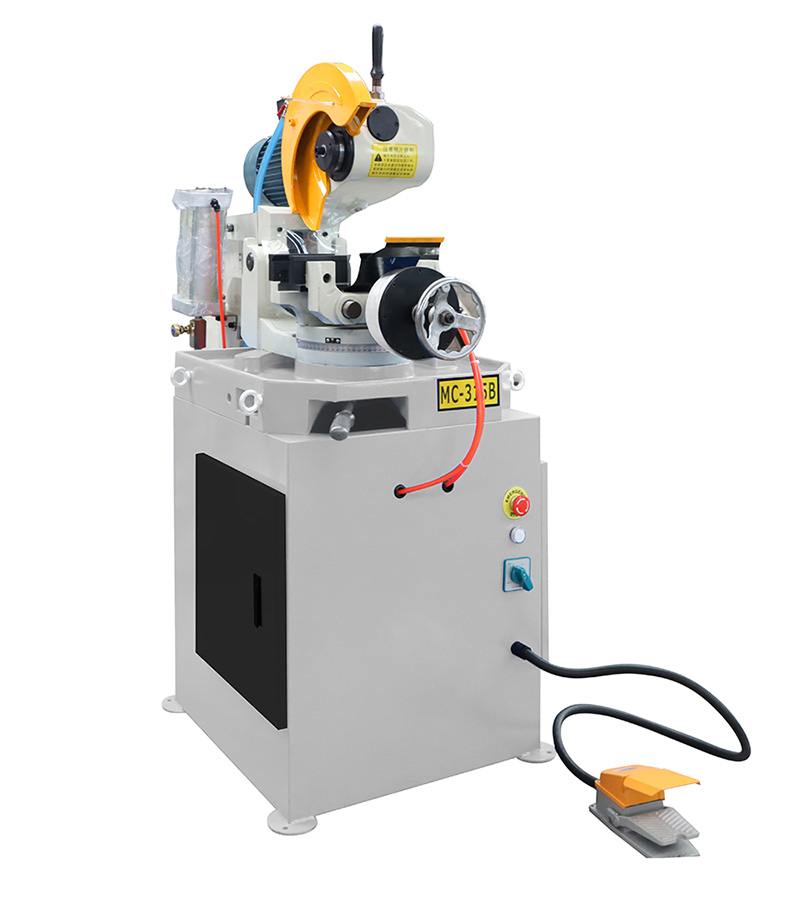

MC氣動切管機

為您的企業賺錢的機器

采用專業的CNC數控系列系統控制，實現切管生產線無人化全數據化生產過程，模塊化結合。功能裝置模塊有：全自動上料機、數控伺服切管機、出料機、去毛刺機、排料架、超聲波清洗機，以上模塊可由客戶根據需要自行選配。

基于多年的經驗和經過驗證的設計

生產過程由數控系統自行調節監控生產，穩定*生產各種產品，可實現自動分析及生產。
可同時設置鋸切多種規格尺寸及數量，系統自動分析及自行分類生產。
切削機頭為多組齒輪變速機箱，性能更加穩定與節能，油液循環冷卻系統確保器件的可靠性和耐久性，延長器件的使用壽命。

自主研發的 CNC 切管機控制系統

獨特的夾具設計、確保產品不刮傷、不碰撞，且送給過程流暢。
接觸式人機界面，操作簡單；而且每個模塊系統可獨立操作，又可一體匹配，維護簡單方便。
鋸屑于防銹冷卻液配置了過濾系統，集中處理，方便干凈整潔。
設有自動偵測警報信息系統，方便用戶排除故障。


切管機特點

機械特點
無毛邊、無粉塵
雙邊雙向夾鉗使工件平穩，切面平滑無毛邊。鋸切時低噪音、低污染。
準確 - 快速 - 光潔
切削*切速度超過帶鋸及弓鋸，同時切面光潔不發熱，接省二次加工。
斜切或銑槽
機頭可左右調整斜切或銑槽。角度準確，管子接口*。
冷卻幫蒲
循環冷卻系統，具有特大容量之貯油桶，確保鋸片壽命，切面平整。

主要技術參數

鋸切能力 ( 以軟鋼為參考 )
	MC-275 系列		MC-315 系列		MC-350 系列
刀片位置	90	45	90	45	90	45
◎	80	60	100	80	100
	60 X 60	45 X 45	90 X 90	80 X 80	100 X 100	90 X 90
	60 X 60	45 X 45	90 X 90	80 X 80	100 X 100	90 X 90
	60 X 80	45 X 60	80 X 90	80 X 80	100 X 120	90 X 90
●	38	25	55	45	75	50
■	38	25	50	40	75	50

技術資料
		MC-275 系列			MC-315 系列			MC-350 系列
主機馬達		A 型 2/4 變極 2-2.4kw			A 型 2/4 變極 2.4-3.0kw			A 型 2/4 變極 2.4-3.0kw
主軸	A 型	RPM96/48			RPM 84/42			RPM 36/18
	B 型	RPM 48/24			RPM 42/21			RPM 18/9
適用鋸片		高速鋼鋸片			H.S.S.BLADE			H.S.S.BLADE
		外徑 250/275mm			外徑 250/300/315mm			外徑 300/350/370mm
冷卻水泵		90W			90W			90W
使用壓縮空氣		A 型及 B 型			A 型及 B 型			A 型及 B 型
		0.4-0.6Mpa			0.4-0.6Mpa			0.5-0.8Mpa
機器重量 kg		A 型	B 型	B 型	A 型	B 型	B 型	A 型	B 型	B 型
		180	190	220	200	210	240	260	270	300
